Трубчатый радиатор-скамья
- • Кол-во секций — 4
- • Габариты, мм — 180x1200x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 5
- • Габариты, мм — 225x1200x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 6
- • Габариты, мм — 270x1200x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 7
- • Габариты, мм — 315x1200x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 4
- • Габариты, мм — 180x1500x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 5
- • Габариты, мм — 225x1500x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 6
- • Габариты, мм — 270x1500x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 7
- • Габариты, мм — 315x1500x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 4
- • Габариты, мм — 180x1800x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 5
- • Габариты, мм — 225x1800x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 6
- • Габариты, мм — 270x1800x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 7
- • Габариты, мм — 315x1800x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 4
- • Габариты, мм — 180x2000x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 5
- • Габариты, мм — 225x2000x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 6
- • Габариты, мм — 270x2000x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 7
- • Габариты, мм — 315x2000x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 4
- • Габариты, мм — 180x2500x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 5
- • Габариты, мм — 225x2500x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 6
- • Габариты, мм — 270x2500x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 7
- • Габариты, мм — 315x2500x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 4
- • Габариты, мм — 180x3000x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 5
- • Габариты, мм — 225x3000x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 6
- • Габариты, мм — 270x3000x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 7
- • Габариты, мм — 315x3000x145
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 4
- • Габариты, мм — 180x1200x185
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 5
- • Габариты, мм — 225x1200x185
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 6
- • Габариты, мм — 270x1200x185
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 7
- • Габариты, мм — 315x1200x185
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 4
- • Габариты, мм — 180x1500x185
- • Цвет — Белый (RAL 9016)
- • Кол-во секций — 5
- • Габариты, мм — 225x1500x185
- • Цвет — Белый (RAL 9016)

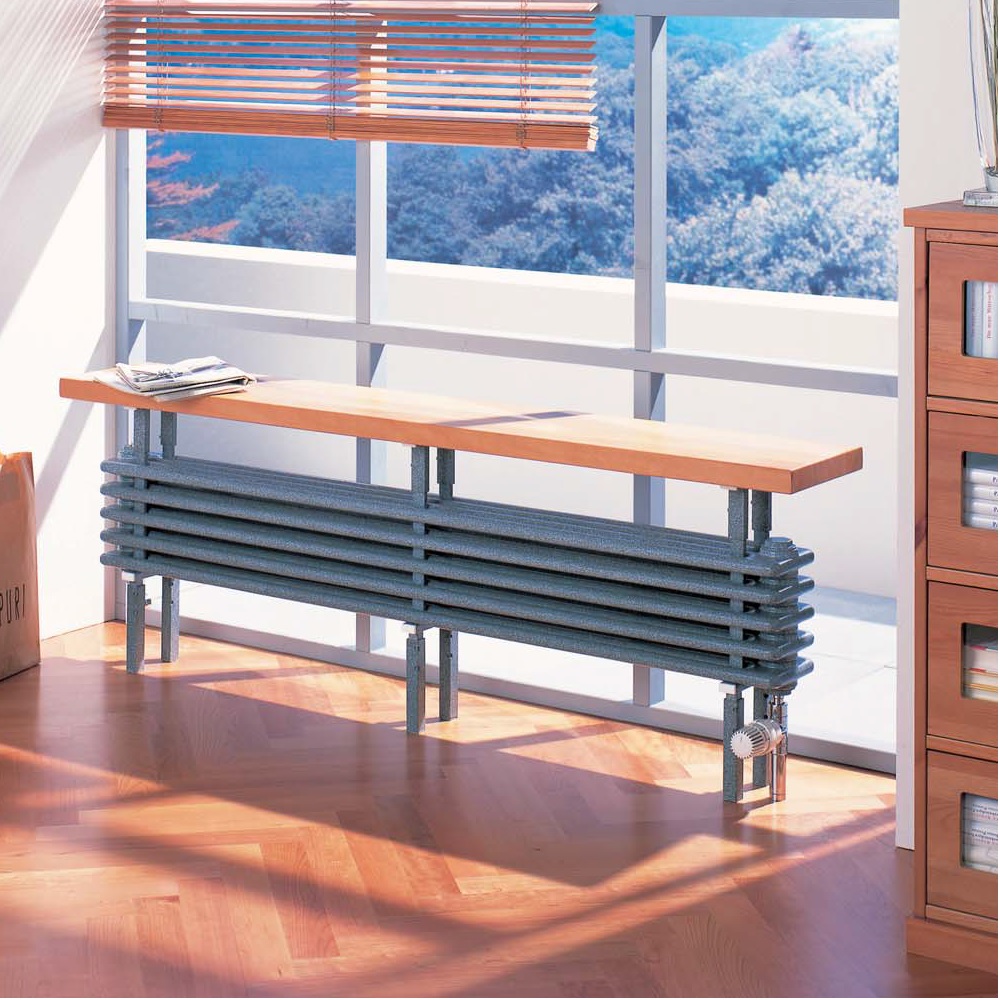

Радиатор-скамья Arbonia
Описание изделия
4-6 трубчатые из стали; отдельные секции (высота 45 мм) выполнены как сварной узел, состоящий из верхней части (шампованные детали из полосовой стали) и прецизионных стальных круглых труб. Блоки сварены из отдельных секций, не превышают максимальную длину для поставляемой единицы. Радиаторы готовы к монтажу с 4 резьбовыми заглушками для подающей и обратной линии, воздушного клапана и слива. Все кромки скруглены с Rmin = 2 мм.
Покрытие радиаторов выполнено по DIN 55900 часть 1 и часть 2. Конструктивные особенности изделия соответствуют основным положениям по испытаниям эксплуатационной безопасности отопительных приборов (предусмотренное законом страхование от несчастных случаев GUV).
Проверены на прочность по давлению и герметичность.
Тепловая мощность проверена и зарегистрирована согласно EN 442. Соответствуют CE.
Пригодны для систем отопления по DIN 18380 и качества воды по VDI 2035, ÖNORM H5195 и SWKI 97-1.
Максимально допустимая рабочая температура: 120 °C
Максимально рабочее давление: 4-6 трубчатые радиаторы 10 бар / 1000 кПа
Надёжно упакованы для транспортировки.
Комплект поставки

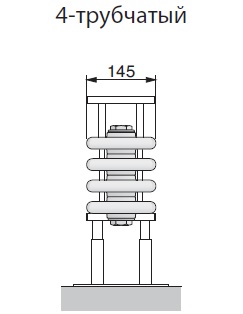

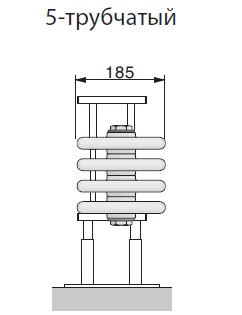

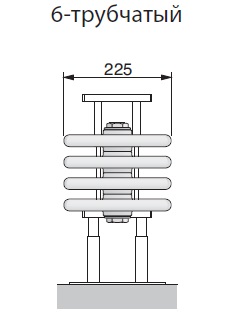

• 3 варианта глубины: 145–225 мм (4–6 трубчатые радиаторы)
• 4 варианта высоты: 180–315 мм

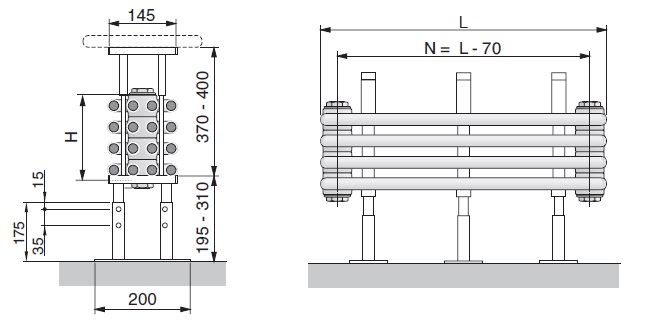

• Высота с кронштейном (регулируемая, без скамьи): 565–710 мм
• 6 длин: 1200–3000 мм
• 2-трубные соединения
• Кронштейны ZB0032 входят в комплект поставки
Радиаторы поставляются в виде состыкованных секций. Заглушки и переходники с внутренней резьбой входят в комплект поставки.
Крепление с кронштейнами ZB0032
• Кронштейны ZB0032 входят в комплект поставки
• Количество кронштейнов для частного применения:
- 2 до L = 1,20 м- 3 до L = 2,00 м
- 4 до L = 3,00 м
• Количество кронштейнов для общественного применения:
- 2 до L = 1,20 м- 4 до L = 2,00 м
- 6 до L = 3,00 м
• Кронштейны окрашены (также поставляются оцинкованные)
• Скамья или опорная поверхность не входят в комплект поставки
• Скамья устанавливается заказчиком.
